Datos del producto:
Pago y Envío Términos:
|
Fuerza de vinculación: | C60 sobre 17Mpa | Embalaje: | 30pcs/ctn |
---|---|---|---|
Tamaño del Rebar: | Diámetro 10-32 | resistencia a la tensión: | 55KN |
Epóxido modificado: | sí | Calidad: | Equivalente de ETA |
Alta luz: | Epóxido liso del ancla del cemento de la goma,ETA Cement Anchor Epoxy,Pegamento del ancla del epóxido 55KN |
Epóxido liso del ancla del cemento de la goma, ancla de epoxy ETA Certificate adhesiva
Descripción de producto:
El sistema de ETA Certificate Quality Adhesive Anchoring para la retroadaptación constructiva es un estireno de alta calidad libre, sistema para el uso como estable, de alta resistencia, ancla del dos-componente que mampostea el material. adoptado con la resina de epoxy y los materiales compuestos modificados, su ventaja en el establecimiento de la barra de acero ha sido probada por muchos testimonios. es un nuevo alto rendimiento, el pegamento de anclaje respetuoso del medio ambiente que tiene fuerza de enlace fuerte y eficacia alta e irritación libres y olor bajo.
Usos
Hormigón: Agrietado
Bloque de cemento: Mamposteado
Bloque de cemento: Hueco (Ungrouted)
Sísmico (nueva construcción)
Modificación sísmica
Instalaciones del agua/de las aguas residuales

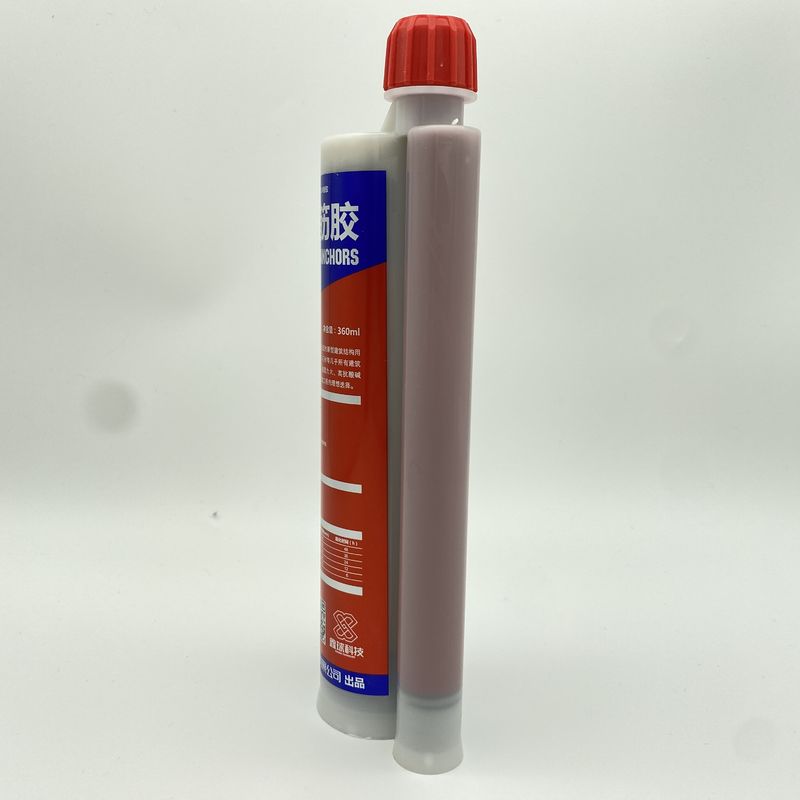

El mejor mortero del funcionamiento en el cartucho de la lanzadera basado encendido
resina de epoxy.
▪Solución óptima para el hormigón (barras del ancla y barras del refuerzo).
▪La resina y el endurecedor se almacenan en dos cámaras separadas
y no se mezclan y no se activan hasta empujado a través del mezclador estático.
▪Los cartuchos parcialmente usados pueden ser reutilizados fácilmente cambiando el mezclador estático.
Datos técnicos
Anclando el pegamento usado con la barra del hilo
Diámetro de Rod del hilo |
Hormigón C30 |
M10 | M12 | M16 | M20 | M24 |
Diámetro de la perforación (milímetros) | 12 | 14 | 18 | 24 | 28 | |
Profundidad (milímetros) | 90 | 110 | 145 | 180 | 220 | |
Daño que tira de la fuerza KN | Acero del grado 5,8 | 29 | 42,2 | 78,5 | 122,5 | 254,5 |
Acero/A4 SS del grado 8,8 | 36,8 | 52,9 | 94,1 | 147,0 | 211,7 | |
Fuerza de corte del daño KN | Acero del grado 5,8 | 17,4 | 25,3 | 47,1 | 73,5 | 105,9 |
Acero del grado 8,8 | ‘27,8 | 40,5 | 75,3 | 117,6 | 169,4 | |
A4 SS | 24,4 | 35,4 | 65,9 | 102,9 | 105,9 | |
Diseñado tirando de la fuerza KN | 12,0 | 17,02 | 30,6 | 52,4 | 75,2 | |
Fuerza que corta diseñada KN | Acero del grado 5,8 | 12,2 | 17,6 | 32,9 | 51,5 | 74,1 |
Acero del grado 8,8 | 18,6 | 27,0 | 50,2 | 78,4 | 113,0 | |
A4 SS | 13,0 | 19,0 | 35,3 | 55,2 | 56,9 | |
Agujeros para cada uno | 54 | 25 | 8 | 5 | 3 |
Anclando la capacidad de carga del rebar a C30 concreto (diseñó el valor KN)
Rebar d (milímetros) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Agujero D (milímetros) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Barra que planta la profundidad (milímetros) | 100 | 19,8 | ||||||||||
120 | 23,8 | 27,6 | ||||||||||
140 | 27,7 | 32,2 | 36,3 | |||||||||
160 | 31,7 | 36,8 | 41,5 | 45,8 | ||||||||
180 | 41,4 | 46,6 | 51,6 | 55 | ||||||||
200 | 46,0 | 51,8 | 57,3 | 61,1 | 62,8 | |||||||
220 | 57,0 | 63,1 | 67,2 | 69,1 | 71,5 | |||||||
240 | 62,2 | 68,9 | 73,3 | 75,4 | 78 | 79,2 | ||||||
260 | 74,6 | 79,3 | 81,7 | 84,5 | 85,8 | 96,1 | ||||||
280 | 80,4 | 85,4 | 88,0 | 91,0 | 92,4 | 102,9 | 107,4 | |||||
300 | 91,5 | 94,2 | 97,5 | 99 | 109,8 | 114,6 | 115,8 | |||||
320 | 97,6 | 100,5 | 103,9 | 105,6 | 116,6 | 121,8 | 123 | |||||
340 | 103,7 | 106,8 | 110,4 | 112,2 | 123,5 | 128,9 | 130 | |||||
360 | 113,0 | 117,0 | 118,8 | 130,4 | 136,1 | 137,5 | ||||||
380 | 119,3 | 123,5 | 125,3 | 137,2 | 143,3 | 144,8 | ||||||
400 | 125,6 | 130 | 131,9 | 144,1 | 150,4 | 152 | ||||||
420 | 136,5 | 138,5 | 150,9 | 157,6 | 159,2 | |||||||
440 | 143 | 145,1 | 157,8 | 164,7 | 166,5 | |||||||
480 | 149,5 | 151,7 | 164,7 | 171,9 | 173,7 | |||||||
500 | 156 | 1583 | 171,5 | 179,1 | 181 | |||||||
550 | 164,9 | 188,7 | 197 | 199,1 | ||||||||
600 | 181,4 | 205,8 | 214,8 | 217,1 | ||||||||
650 | 197,9 | 223 | 232,7 | 235,2 | ||||||||
700 | 240,1 | 250,6 | 253,2 | |||||||||
750 | 257,3 | 268,5 | 271,5 | |||||||||
800 | 286,4 | 289,6 | ||||||||||
850 | 307,7 | |||||||||||
anclando la longitud (milímetros) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
producción de acero (milímetros) | 23,6 | 33,9 | 46,2 | 60,3 | 76,3 | 94,2 | 114 | 147,2 | 184,6 | 212,1 | 241,2 |
Empaquetado:
Artículo no. | Mezcla | Paquete estándar/sistema | PC/Ctn | Tamaño de Ctn (cm) | Ctn/plataforma | Plataformas 20' FCL | Plataformas 40' FCL |
FixingChor 136 | 5:1 | 360ml+ 1mixer | 20 | 27x27x27 | 60 | 10 | 20 |
FixingChor 139 | 3:1 | 390ml+ 1mixer | 20 | 40x26x27 | 50 | 10 | 20 |
FixingChor 158 | 3:1 | 585ml + 1mixer | 12 | 29x21.5x30 | 64 | 10 | 20 |
FixingChor 140 | 1:1 | 400ml+ 1mixer | 30 | 49×30×26 | 40 | 10 | 20 |
FixingChor 165 | 1:1 | 650ml+ 1mixer | 10 | 31.5×21×26 | 70 | 10 | 20 |
FixingChor 142 | 2:1 | 420ml + 1mixer | 20 | 46x22x23 | 40 | 10 | 20 |
