Datos del producto:
Pago y Envío Términos:
|
Tamaño del Rebar: | Diámetro 10-32 | Tipo de la resina: | Epóxido puro modificado |
---|---|---|---|
Fuerza de esquileo extensible: | sobre 10Mpa | resistencia a la tensión: | 55KN |
strengt de la T-peladura: | menos de 25m m | Uso: | Rehabilitación del edificio |
Alta luz: | sistema de anclaje de epoxy 390ml,Sistema de anclaje de epoxy puro modificado,Sistema de anclaje adhesivo 55KN |
El epóxido libre de la albañilería de la extensión no ancla ninguna contracción respetuosa del medio ambiente

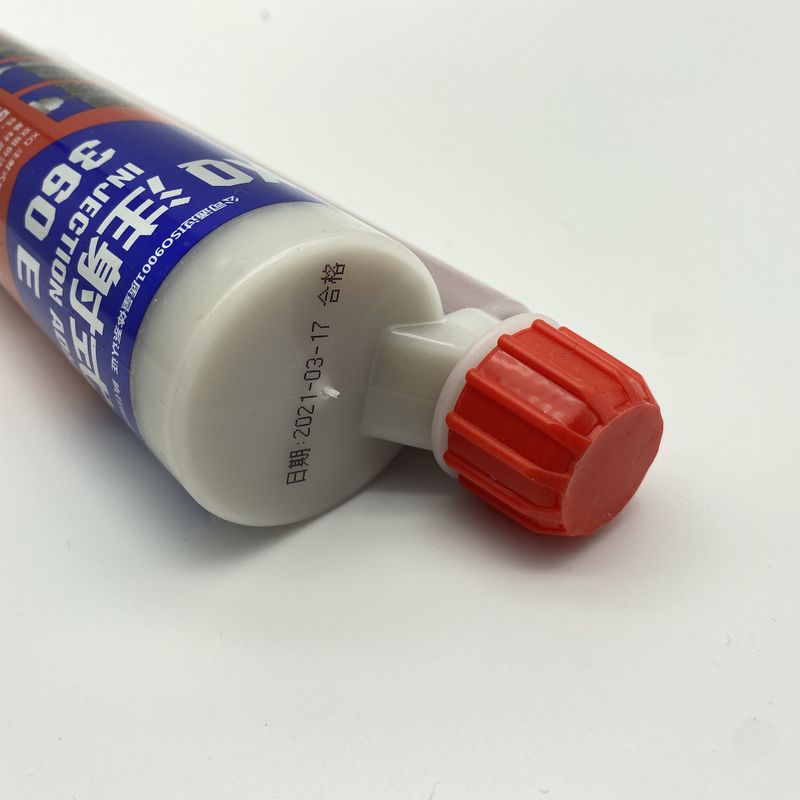

el 3:1 390ml modificó el ancla consolidada de epoxy pura para la rehabilitación constructiva
Ancla química adhesiva, mortero de epoxy de la inyección, pegamento de fijación químico,
Sistema de anclaje químico usado para las conexiones del anclaje y del rebar en hormigón.
Artículo #: FixingChor136
Capacidad: 360ml
Materiales: Epóxido
Ratio de mezcla: 5:1
Datos técnicos
Anclando el pegamento usado con la barra del hilo
Diámetro de Rod del hilo |
Hormigón C30 |
M10 | M12 | M16 | M20 | M24 |
Diámetro de la perforación (milímetros) | 12 | 14 | 18 | 24 | 28 | |
Profundidad (milímetros) | 90 | 110 | 145 | 180 | 220 | |
Daño que tira de la fuerza KN | Acero del grado 5,8 | 29 | 42,2 | 78,5 | 122,5 | 254,5 |
Acero/A4 SS del grado 8,8 | 36,8 | 52,9 | 94,1 | 147,0 | 211,7 | |
Fuerza de corte del daño KN | Acero del grado 5,8 | 17,4 | 25,3 | 47,1 | 73,5 | 105,9 |
Acero del grado 8,8 | ‘27,8 | 40,5 | 75,3 | 117,6 | 169,4 | |
A4 SS | 24,4 | 35,4 | 65,9 | 102,9 | 105,9 | |
Diseñado tirando de la fuerza KN | 12,0 | 17,02 | 30,6 | 52,4 | 75,2 | |
Fuerza que corta diseñada KN | Acero del grado 5,8 | 12,2 | 17,6 | 32,9 | 51,5 | 74,1 |
Acero del grado 8,8 | 18,6 | 27,0 | 50,2 | 78,4 | 113,0 | |
A4 SS | 13,0 | 19,0 | 35,3 | 55,2 | 56,9 | |
Agujeros para cada uno | 54 | 25 | 8 | 5 | 3 |
Anclando la capacidad de carga del rebar a C30 concreto (diseñó el valor KN)
Rebar d (milímetros) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Agujero D (milímetros) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Barra que planta la profundidad (milímetros) | 100 | 19,8 | ||||||||||
120 | 23,8 | 27,6 | ||||||||||
140 | 27,7 | 32,2 | 36,3 | |||||||||
160 | 31,7 | 36,8 | 41,5 | 45,8 | ||||||||
180 | 41,4 | 46,6 | 51,6 | 55 | ||||||||
200 | 46,0 | 51,8 | 57,3 | 61,1 | 62,8 | |||||||
220 | 57,0 | 63,1 | 67,2 | 69,1 | 71,5 | |||||||
240 | 62,2 | 68,9 | 73,3 | 75,4 | 78 | 79,2 | ||||||
260 | 74,6 | 79,3 | 81,7 | 84,5 | 85,8 | 96,1 | ||||||
280 | 80,4 | 85,4 | 88,0 | 91,0 | 92,4 | 102,9 | 107,4 | |||||
300 | 91,5 | 94,2 | 97,5 | 99 | 109,8 | 114,6 | 115,8 | |||||
320 | 97,6 | 100,5 | 103,9 | 105,6 | 116,6 | 121,8 | 123 | |||||
340 | 103,7 | 106,8 | 110,4 | 112,2 | 123,5 | 128,9 | 130 | |||||
360 | 113,0 | 117,0 | 118,8 | 130,4 | 136,1 | 137,5 | ||||||
380 | 119,3 | 123,5 | 125,3 | 137,2 | 143,3 | 144,8 | ||||||
400 | 125,6 | 130 | 131,9 | 144,1 | 150,4 | 152 | ||||||
420 | 136,5 | 138,5 | 150,9 | 157,6 | 159,2 | |||||||
440 | 143 | 145,1 | 157,8 | 164,7 | 166,5 | |||||||
480 | 149,5 | 151,7 | 164,7 | 171,9 | 173,7 | |||||||
500 | 156 | 1583 | 171,5 | 179,1 | 181 | |||||||
550 | 164,9 | 188,7 | 197 | 199,1 | ||||||||
600 | 181,4 | 205,8 | 214,8 | 217,1 | ||||||||
650 | 197,9 | 223 | 232,7 | 235,2 | ||||||||
700 | 240,1 | 250,6 | 253,2 | |||||||||
750 | 257,3 | 268,5 | 271,5 | |||||||||
800 | 286,4 | 289,6 | ||||||||||
850 | 307,7 | |||||||||||
anclando la longitud (milímetros) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
producción de acero (milímetros) | 23,6 | 33,9 | 46,2 | 60,3 | 76,3 | 94,2 | 114 | 147,2 | 184,6 | 212,1 | 241,2 |
CARACTERÍSTICAS DE PRODUCTO
- Alta fuerza del apretón, alta fuerza adhesiva.
- Una hora laborable más larga.
- Diseñado para el uso con los elementos roscados de la barra y del hardware de la barra de refuerzo.
- El uso especial al diamante perforó los agujeros y el diámetro agujereado grande.
- El ingrediente del producto es inodoro y no tóxico.
- El color anaranjado puede ser detectado o ser supervisado fácilmente.
- Gama de temperaturas ancha (5°C~+40°c)
- Estireno libre.
